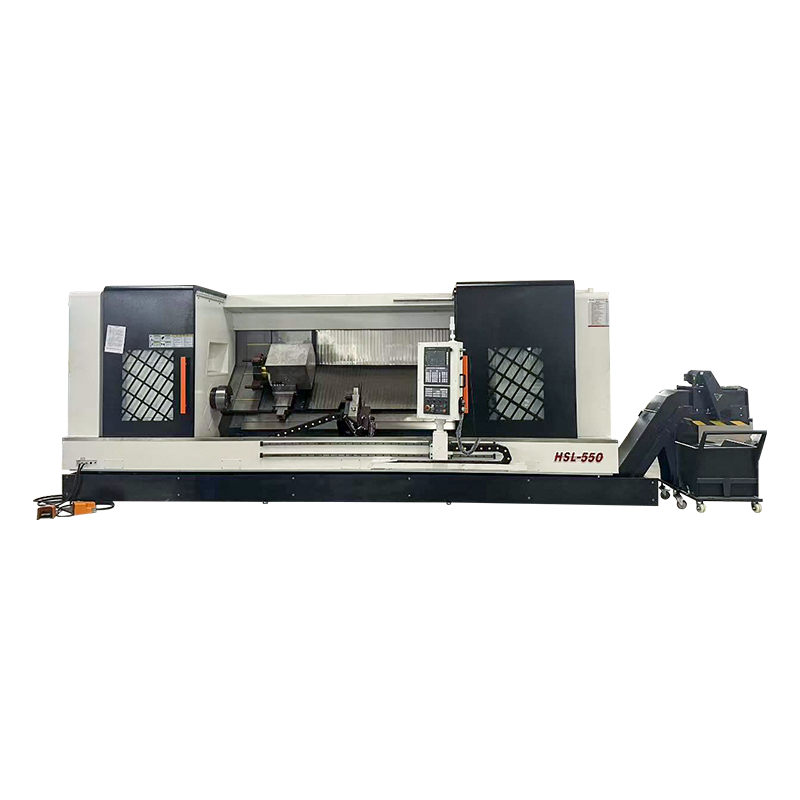

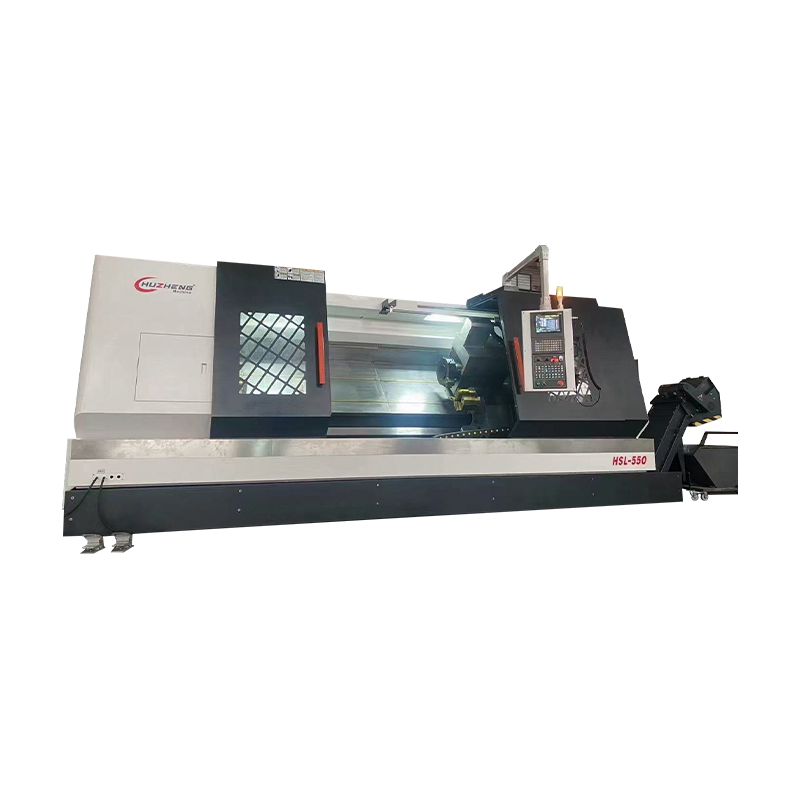

HSL Series - Heavy-Duty Dual-Spindle Turning at Milling Machine

Ano Talaga ang Ibig Sabihin ng "Mabigat na Tungkulin" sa CNC Cutting

Sa mga totoong workshop, ang "heavy-duty" ay hindi gaanong tungkol sa bigat ng brochure at higit pa tungkol sa kung ang makina ay maaaring humawak ng geometry kapag itinulak mo ang chip load. Isang praktikal na tuntunin: ang katigasan ay nagpapakita bilang stable spindle load, pare-pareho ang surface finish, at repeatable na mga dimensyon sa ilalim ng parehong mga parameter ng pagputol. Kung magsisimulang mag-drift ang iyong mga piyesa pagkalipas ng ilang oras, ang salik na naglilimita ay karaniwang istraktura, suporta sa guideway, o thermal behavior—hindi ang toolpath.

Mga tagapagpahiwatig ng katigasan na maaaring i-verify ng mga mamimili

• Gupitin ang parehong tampok sa simula at dulo ng isang shift; ihambing ang laki ng drift (thermal structure).
• Makinig sa pagsisimula ng satsat kapag tumaas ang feed—madalas na nagpapahiwatig ng mahinang higpit ng loop ang maagang satsat.
• Suriin ang mga marka ng reversal ng axis sa mga tuwid na dingding—lumalabas dito ang backlash/servo tuning at guideway preloads.
• Sukatin ang flatness pagkatapos ng mabigat na ibabaw; mahalaga ang structural recovery gaya ng spindle power.

Mula sa aming panig, pinapanatili naming mahigpit ang kontrol sa kalidad mula sa paghahagis hanggang sa pag-assemble dahil totoo lang ang pangakong "mabigat na tungkulin" kapag pare-pareho ang buong stiffness chain.

Spindle Power vs Torque: Saan Nanggaling ang Cutting Capacity

Maraming mga mamimili ang naghahambing lamang ng peak kW ng Heavy-Duty Cutting CNC Machine Tool , ngunit ang mabigat na pagputol ay nakasalalay sa metalikang kuwintas sa RPM na ginagamit mo talaga . Ang roughing steel sa low-to-mid RPM ay nangangailangan ng torque; Ang high-speed finishing ay nangangailangan ng kapangyarihan at balanse. Kung nagpapatakbo ka ng malalaking face mill o malalim na mga puwang, hilingin ang torque curve o hindi bababa sa rated torque band.

Mabilis na pagtutugma ng gabay

Mga Gabay at Paggiling: Bakit Nakakaapekto ang “Smooth Motion” sa Katumpakan

Ang katatagan ng pagputol ay nakasalalay sa kalidad ng paggalaw. Kahit na may magandang servos, tuwid na daanan, pare-pareho ang preload, at geometry ng contact ay nakakaimpluwensya sa vibration at contour error. Iyon ang dahilan kung bakit mahalaga ang mga pasilidad tulad ng mga surface grinder at guideway grinder: pinapayagan nila ang mas mahigpit na kontrol sa sliding/rolling interface kung saan aktwal na nabubuhay ang katumpakan.

Mga karaniwang sintomas at kung ano ang karaniwang ipinahihiwatig ng mga ito

• Wavy finish sa mga flat: resonance hindi pantay na friction o hindi sapat na pamamasa.
• Mga bulge ng sulok sa contouring: mga limitasyon sa acceleration, error sa pagsunod sa servo, o stick-slip.
• Pag-iiba ng laki sa pagitan ng mga axes: guideway geometry mismatch o mga isyu sa ballscrew alignment.
• Mga panaka-nakang marka: error sa pitch ng ballscrew, mga epekto sa resolution ng encoder, o mekanikal na runout.

Sa aming linya ng produksyon, patuloy kaming naggigiling at nag-assemble sa parehong loop ng kalidad upang manatiling pare-pareho ang kinis ng paggalaw mula sa isang makina patungo sa susunod.

Turning-Milling Composite: Kung Saan Nagmumula ang Tunay na Kahusayan

Ang turn-milling composite ay hindi lamang "higit pang mga function." Ang kahusayan ay nagmumula sa pagbabawas ng muling pag-clamping at paglilipat ng datum. Sa bawat oras na ililipat mo ang isang bahagi sa pangalawang setup, nagdaragdag ka ng stack-up na error, oras ng pangangasiwa, at panganib ng scrap. Sa composite processing, ang layunin ay isang clamping, kumpletong machining —lalo na mahalaga para sa mga bahaging may coaxiality, concentricity, at positional tolerances.

Kapag ang composite machining ay pinakamahalaga

• Mga bahaging nangangailangan ng mahigpit na concentricity sa pagitan ng naka-OD/ID at milled na feature.
• Mga bahagi na may mga angled na butas o keyway na dapat sumangguni sa isang lumiliko na datum.
• Mga high-mix na trabaho kung saan nangingibabaw ang oras ng pag-setup.
• Mga bahaging may manipis na pader na nade-deform kapag hindi naka-clamp at na-relamp.

Inilalagay namin ang lahat ng mapagkukunan ng R&D sa pinagsama-samang teknolohiya, dahil mahalaga ang bilis ng pag-ulit: ang mas mabilis na pag-upgrade ay isinasalin sa totoong cycle-time na pagtitipid sa iyong shop floor.

Diskarte sa Workholding: Ang Nakatagong Gastos Driver

Maraming problema sa "kapasidad" ang talagang mga problema sa trabaho. Kung gumagalaw ang isang bahagi sa ilalim ng pagkarga, babawasan mo ang feed, magdagdag ng mga spring pass, o tatanggap ng scrap—wala sa mga ito ang lumalabas sa mga detalye ng makina. A Heavy-Duty Cutting CNC Machine Tool pinakamahusay na gumaganap kapag ang katigasan ng loop ng kabit ay tumutugma sa katigasan ng loop ng makina.

Mga praktikal na pagsusuri bago mo sisihin ang makina

1. Markahan ang bahagi at kabit, magpatakbo ng roughing pass, pagkatapos ay i-verify ang anumang shift sa mga marka ng saksi.
2. Sukatin ang pagbaluktot ng bahagi pagkatapos ng pag-unclamping; ang pagpapapangit ay nagpapahiwatig ng mga isyu sa diskarte sa pag-clamping.
3. Bawasan ang mga overhang at dagdagan ang mga puntos ng suporta; ang stiffness scales ay malakas na may leverage.
4. Suriin ang jaw/fixture contact area; maliit na contact patch tumutok stress at slip.

Kung ibinabahagi mo ang iyong karaniwang mga guhit ng bahagi at mga target na pagpapaubaya, karaniwan kong inirerekumenda ang mga konsepto ng kabit na ginagawang mahuhulaan ang mabigat na pagputol sa halip na "marupok."

Pamamahala sa Thermal: Bakit Nauusad ang Katumpakan sa kalagitnaan ng Shift

Ang thermal na pag-uugali ay isa sa mga pinaka-hindi pinapansin na mga kadahilanan sa mabigat na pagputol. Ang init ay nagmumula sa spindle bearings, motors, cutting energy, coolant temperature, at ambient variation. Ang resulta ay mabagal na pagbabago ng geometry. Ang mahalaga ay hindi "walang init," ngunit predictable, compensatable init .

Ano ang dapat itanong ng mga mamimili

• Oras ng warm-up para i-stabilize ang mga pangunahing dimensyon sa ilalim ng karaniwang RPM/load.
• Layout ng pagpapalamig (spindle, motor, ballscrew) at kontrol sa temperatura ng coolant.
• Thermal compensation capability sa CNC system (kung naaangkop).
• Repeatability pagkatapos ng idle-to-cut transition (karaniwan sa mga job shop).
