Mga Five-Axis Milling at Turning Machine: Paano Sila Gumagana, Ano ang Magagawa Nila, at Kailan Sila Sulit sa Puhunan

Ano ang Five-Axis Milling and Turning Machine — at Bakit Nito Nagbabago Kung Ano ang Posible

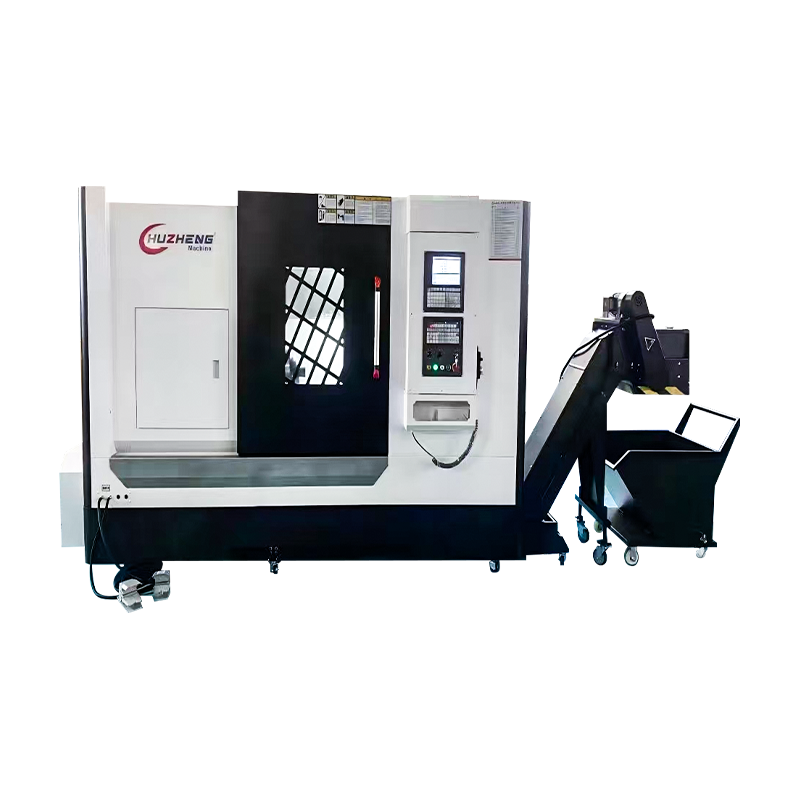

A five-axis milling at turning machine ay isang multi-tasking machine tool na pinagsasama ang buong kakayahan ng isang 5-axis machining center — sabay-sabay na contouring sa tatlong linear axes (X, Y, Z) at dalawang rotary axes (karaniwang A at B, o B at C) — na may turning spindle na may kakayahang paikutin ang workpiece para sa kumbensyonal at mahirap na mga operasyon ng pagliko. Ang resulta ay isang makina na maaaring gumawa ng halos anumang geometry na maaaring tukuyin ng isang bahagi ng designer: freeform sculpted surfaces, compound-angle bores, undercut features, turned diameters, threads, at kumpletong front-and-back machining, lahat nang hindi inaalis ang bahagi mula sa paunang clamping nito.

Ang mga three-axis machining center at CNC lathes ay ang mga workhorses ng precision manufacturing para sa mga dekada, at nananatili silang angkop para sa geometrically simpleng mga bahagi. Ngunit habang ang mga disenyo ng produkto ay naging mas kumplikado — hinihimok ng lightweighting na mga kinakailangan sa aerospace at automotive, miniaturization sa mga medikal na aparato, at pag-optimize ng pagganap sa mga kagamitan sa enerhiya - ang bilang ng mga setup na kinakailangan upang makumpleto ang isang bahagi sa mga conventional machine ay lumaki sa tatlo, apat, lima, o higit pa. Ang bawat setup ay nagpapakilala ng positional error, pangangasiwa ng panganib, at hindi pagputol ng oras. Ibinabagsak ng five-axis mill-turn machine ang sequence na ito sa iisang clamping, inaalis ang naipon na error at kapansin-pansing pinaikli ang kabuuang oras mula sa hilaw na materyal hanggang sa natapos na bahagi.

Ang kategorya ng makina ay kilala sa maraming pangalan sa industriya — 5-axis mill-turn center, turn-mill machining center, multi-axis turning center, at 5-axis multi-tasking machine — lahat ay tumutukoy sa parehong pangunahing kakayahan: ang pagsasama ng high-axis-count milling sa pagliko sa isang platform. Ang mga nangungunang tagabuo ng machine tool na nag-aalok ng mga platform sa kategoryang ito ay kinabibilangan ng DMG Mori (serye ng CMX at CTX), Mazak (serye ng Integrex), Okuma (serye ng Multus), Index, WFL Millturn Technologies, at Hermle, bawat isa ay may mga natatanging arkitektura ng makina na angkop sa iba't ibang laki ng workpiece, dami ng produksyon, at mga kinakailangan sa industriya.

Ipinaliwanag ang Limang Axes: Ano ang Naiaambag ng Bawat Axis sa Kakayahang Pagma-machine

Ang pag-unawa sa kung ano ang ginagawa ng bawat axis sa isang five-axis mill-turn machine — at kung anong karagdagang kakayahan ang idinaragdag ng bawat rotary axis sa isang mas simpleng configuration — ay mahalaga para sa pagsusuri kung ang isang partikular na makina ay tumutugma sa isang kinakailangan sa produksyon. Ang pagdaragdag ng mga axes ay nagpapataas ng kakayahan ngunit pinatataas din ang pagiging kumplikado ng programming, ang gastos ng makina, at ang antas ng kasanayan na kinakailangan upang epektibong mapatakbo ang makina. Ang desisyon na tukuyin ang 5-axis sa halip na 3 2 o 4-axis na kakayahan ay dapat na makatwiran sa pamamagitan ng mga partikular na tampok ng bahagi na nangangailangan nito.

X, Y, at Z: Ang Tatlong Linear Axes

Ang tatlong linear axes ay tumutukoy sa Cartesian working envelope ng makina — ang pisikal na volume kung saan maaaring maabot ng cutting tool ang anumang punto. Ang X-axis travel ay namamahala sa lateral reach sa buong machine bed; Tinutukoy ng Z-axis travel ang lalim ng cut reach kasama ang main spindle axis; Ang Y-axis na paglalakbay ay nagbibigay-daan sa off-centerline na paggiling sa itaas at ibaba ng bahaging centerline. Sa isang mill-turn machine, ang Y-axis ay partikular na mahalaga dahil ito ang naghihiwalay sa makina mula sa isang mas simpleng CNC lathe na may live na tooling — walang Y-axis travel, off-center feature tulad ng eccentric bores, parallel key slots, at radially offset drilled hole ay maaaring imposible o nangangailangan ng malikhain at hindi tumpak na mga workaround gamit ang C-axis rotation na sinamahan ng X-axis na pag-ikot.

B-Axis: Ang Tilting Milling Spindle

Ang B-axis sa isang five-axis mill-turn machine ay isang rotary axis na nagpapakiling sa milling spindle sa X-Z plane — karaniwang sa pamamagitan ng hanay na −30° hanggang 210° o katulad, depende sa disenyo ng makina. Ang kakayahang ito sa pagkiling ay ang tampok na nagbibigay-daan sa totoong 5-axis na sabay-sabay na contouring sa isang mill-turn platform. Gamit ang B-axis, ang cutting tool ay maaaring lumapit sa anumang ibabaw ng workpiece mula sa anumang anggulo sa loob ng geometric envelope ng makina, na nagpapagana ng compound-angle hole drilling, undercut milling, impeller blade machining, turbine vane profiling, at freeform surface contouring na nangangailangan ng tool axis na patuloy na baguhin ang oryentasyon kaugnay sa ibabaw ng workpiece habang pinuputol. Ang B-axis ay nagpapahintulot din sa milling spindle na ma-index sa pahalang na posisyon para sa mga operasyon ng pagliko — ang tool sa pagliko ay epektibong hawak sa isang tumpak na anggulo na may kaugnayan sa umiikot na spindle ng workpiece, na nagbibigay-daan sa matigas na pagliko at pag-ikot ng thread gamit ang malakas na sistema ng pagmamaneho ng milling spindle.

C-Axis: Ang Turning Spindle bilang Positioning Axis

Ang C-axis ay ang rotary axis ng main workpiece turning spindle, programmable bilang buong CNC positioning at contouring axis sa halip na isang patuloy na umiikot na drive. Para sa mga operasyon ng pagliko, ang C-axis ay nagtutulak sa workpiece sa kinakailangang bilis ng spindle. Para sa mga pagpapatakbo ng paggiling at pagbabarena, ini-index ng C-axis ang workpiece sa anumang angular na posisyon — pag-clocking ng cross-hole sa isang partikular na angular na relasyon na may naka-flat, pagpoposisyon ng bolt hole circle, o pag-orient ng keyway sa isang thread datum. Sa 5-axis simultaneous milling, ang C-axis ay maaaring gamitin bilang isang coordinated contouring axis kasama ng B-axis tilt to machine spiral features, barrel cam profile, at helical flute sa mga umiikot na bahagi — mga operasyon na nangangailangan ng naka-synchronize na paggalaw ng parehong oryentasyon ng tool at pag-ikot ng workpiece.

Mga Configuration ng Machine: Paano Istruktura ang Mga Sentro ng Five-Axis Mill-Turn

Ang mga five-axis na milling at turning machine ay binuo sa ilang structural configuration na nagpapakita ng iba't ibang diskarte sa pagkamit ng mga kinakailangang axis motions, workpiece capacity, rigidity, at accessibility. Ang bawat configuration ay gumagawa ng iba't ibang kompromiso sa pagitan ng rigidity, working envelope, chip evacuation, at machine footprint. Ang pag-unawa sa mga pagkakaiba sa arkitektura na ito ay nakakatulong sa mga mamimili na tumugma sa isang platform ng makina sa partikular na hanay ng laki ng bahagi at kapaligiran ng produksyon na kanilang pinaplano.

Horizontal Turning Spindle na may B-Axis Milling Head

Ang pinakakaraniwang configuration para sa medium-to-large five-axis mill-turn centers ay naglalagay ng pangunahing workpiece spindle nang pahalang — tulad ng isang conventional CNC lathe — na may hiwalay na milling spindle na naka-mount sa isang B-axis swiveling head sa column ng makina. Pinaikot ng turning spindle ang workpiece para sa mga pagpapatakbo ng pag-ikot habang ang milling head ay tumagilid para magsagawa ng multi-axis milling. Pinangangasiwaan ng configuration na ito ang pinakamalawak na hanay ng shaft at chuck work at mga benepisyo mula sa horizontal chip evacuation — ang mga chips ay nahuhulog mula sa workpiece sa pamamagitan ng gravity, na binabawasan ang panganib ng recutting at thermal damage. Ang mga machine sa configuration na ito mula sa Mazak (Integrex i-series), Okuma (Multus B), at DMG Mori (CTX beta TC) ay ang pinakamalawak na na-deploy na mga platform sa precision engineering at aerospace component manufacturing.

Mga Mill-Turn Center na may Sub-Spindle at Lower Turret

Maraming five-axis mill-turn platform ang nagsasama ng pangalawang sub-spindle na pumipili ng bahagi mula sa pangunahing spindle pagkatapos makumpleto ang front-end machining at ipinapakita ang likod na mukha para sa sabay-sabay o sunud-sunod na rear machining. Ang mas mababang turret ay nagbibigay ng karagdagang static at driven tooling para sa sabay-sabay na mga operasyon — ang upper B-axis milling spindle machine ay nagtatampok ng isang bahagi habang ang lower turret ay sabay-sabay na nagsasagawa ng pagliko o pagbabarena sa ibang diameter. Ang multi-tool na sabay-sabay na kakayahan sa pagputol ay kung ano ang nagbibigay-daan sa pinakamaikling posibleng cycle time sa mga kumplikadong bahagi at ito ang pamantayan ng pagsasaayos para sa mataas na dami ng produksyon ng kumplikadong aerospace at mga bahagi ng enerhiya kung saan ang rate ng paggamit ng makina at oras ng pag-ikot ay direktang nagtutulak sa gastos ng yunit.

Mga Floor-Type at Gantry Mill-Turn Machine

Para sa napakalaking workpiece — mga power generation shaft, malalaking aerospace structural component, oil at gas valve body, at wind turbine component — floor-type at gantry five-axis mill-turn machine ang nagbibigay ng gumaganang sobre at structural rigidity na kinakailangan. Ang WFL Millturn Technologies ay dalubhasa sa segment na ito, na gumagawa ng mga makinang may kakayahang mag-machining ng mga shaft hanggang 5 metro ang haba at 1 metro ang lapad na may ganap na 5-axis na kakayahan sa paggiling. Ang mga makinang ito ay kadalasang may kasamang maraming milling spindle, deep-hole drilling unit, at in-process na gauging system na isinama sa istraktura ng makina, na nagbibigay-daan sa kumpletong machining ng mga bahagi na mangangailangan ng nakalaang machine shop bay at maraming espesyal na makina sa isang kumbensyonal na diskarte sa pagmamanupaktura.

Mga Industriya at Bahagi na Umaasa sa Five-Axis Mill-Turn Machining

Ang mga five-axis na milling at turning machine ay naging kailangang-kailangan sa mga industriya kung saan ang bahagi ng pagiging kumplikado, kahirapan sa materyal, mga kinakailangan sa katumpakan ng dimensyon, at ang pang-ekonomiyang presyon upang bawasan ang lahat ng mga setup ay nagtatagpo. Ang mga sumusunod na sektor ay nagsasaalang-alang sa karamihan ng five-axis mill-turn machine installation sa buong mundo, at ang mga uri ng bahagi na kanilang ginagawa ay eksaktong naglalarawan kung bakit ang teknolohiya ay nabibigyang-katwiran sa mas simpleng mga alternatibo.

Aerospace: Structural Components at Rotating Parts

Ang Aerospace ay ang pinakamalaking solong merkado para sa five-axis mill-turn machine. Pinagsasama ng mga turbine engine shaft, blisk (bladed disk), impeller, structural fitting, at landing gear ang mga turn bearing journal, milled aerodynamic profile, drilled cooling passages, at compound-angle feature sa titanium, Inconel, at high-strength aluminum alloys na mahirap i-machine at makagawa ng mamahaling scrap kapag may mga error. Ang nag-iisang blisk — isang integral na bladed rotor disk na pumapalit sa isang kumbensyonal na bladed disk assembly — ay nangangailangan ng 5-axis na sabay-sabay na contouring upang makina ang kumplikadong three-dimensional na mga profile ng blade sa pagitan ng mga katabing blades, na sinamahan ng pag-ikot ng hub bore at rim. Isang five-axis mill-turn machine lang ang makakakumpleto sa component na ito sa isang napapamahalaang bilang ng mga setup habang pinapanatili ang positional tolerances sa pagitan ng blade form at hub datum na kinakailangan ng disenyo ng engine.

Paggawa ng Medikal na Device

Ang mga orthopedic implant, surgical instrument, at dental implant na bahagi ay kumakatawan sa ilan sa mga pinaka-hinihingi na workpiece sa precision manufacturing. Pinagsasama-sama ng mga bahagi ng Titanium hip at knee implant ang mga napakalinis na spherical bearing surface (nangangailangan ng 5-axis contouring para makamit ang geometric na katumpakan na kailangan para sa joint function), taper bores at Morse taper (turned features), at bone-fixation structures (milled undercuts at textured surfaces). Ang medikal na grade titanium alloy na Ti-6Al-4V ay kilalang-kilala na mahirap i-machine — mabilis itong tumigas, hindi maganda ang init sa chip, at gumagawa ng built-up na gilid sa mga cutting tool. Ang pagkumpleto ng titanium orthopedic implant sa isa o dalawang setup sa isang five-axis mill-turn machine sa halip na apat o limang setup sa maraming machine ay kapansin-pansing binabawasan ang kabuuang pagkakalantad ng bahagi sa paghawak ng pinsala at dimensional creep, at pinapasimple ang traceability na dokumentasyon na kinakailangan ng mga pamantayan sa regulasyon ng medikal na device.

Langis at Gas: Mga Valve Bodies at Downhole Tools

Ang mga high-pressure valve body, choke assemblies, downhole drilling tool, at subsea manifold na bahagi sa sektor ng langis at gas ay nailalarawan sa malalaking, mabibigat na workpiece sa corrosion-resistant alloys (duplex stainless, Inconel 625, 17-4PH) na may kumplikadong internal bore geometries, angled port passages, at precision-lapped seating surface. Ang mga asymmetric port configuration at angled intersecting bores sa mga bahaging ito ay nangangailangan ng B-axis tilt capability para sa drilling at interpolation milling sa mga compound angle — mga feature na imposibleng makuha nang walang 5-axis mill-turn na kakayahan at kung hindi man ay mangangailangan ng custom na jig at multi-setup na sequence na nagpapakilala ng hindi katanggap-tanggap na error sa pagpoposisyon sa mga kritikal na sealing surface.

Energy at Power Generation

Ang mga gulong ng gas turbine compressor, steam turbine blade ring, pump impeller, at generator rotor shaft ay ginagawa sa mababang volume mula sa mahirap-sa-machine superalloys at malalaking diameter na forging na kumakatawan sa napakalaking halaga ng materyal sa bawat workpiece. Ang pang-ekonomiyang kaso para sa five-axis mill-turn machining sa sektor na ito ay hinihimok ng materyal na halaga sa halip na dami - ang isang Inconel 718 turbine disk forging ay maaaring kumatawan ng $50,000–$200,000 sa materyal na gastos bago magsimula ang anumang machining. Ang pagkumpleto ng workpiece na ito sa isa o dalawang setup sa isang napatunayang five-axis mill-turn platform ay nag-aalis ng datum shift na panganib na nangyayari kapag naglilipat ng malaki, mabigat, mahal na forging sa pagitan ng maraming machine at fixtures, na ginagawang madaling mabigyang-katwiran ang premium na gastos ng makina sa pamamagitan ng pagbawas sa panganib sa scrap at rework.

Mga Pangunahing Detalye na Tumutukoy sa Kakayahan ng Five-Axis Mill-Turn Machine

Ang pagpili ng limang-axis na milling at turning machine ay nangangailangan ng pagsusuri ng mas mayamang hanay ng detalye kaysa sa alinman sa isang standalone machining center o CNC lathe. Ang mga pagtutukoy ay nakikipag-ugnayan — ang isang makina na may malaking turn envelope ngunit limitado ang B-axis range ay hindi makakagawa ng mga feature ng compound-angle ng makina, at ang isang makina na may mahusay na sabay-sabay na 5-axis na katumpakan ng contouring ngunit hindi sapat na turning spindle torque ay hindi makakagawa ng produktibong pag-rough ng malalaking forging. Ang sumusunod na talahanayan ay sumasaklaw sa mga kritikal na parameter at kung ano ang ibig sabihin ng mga ito para sa praktikal na kakayahan ng makina.

Ang thermal compensation ay isang parameter ng detalye na hindi nakikita sa mga literatura sa pagbebenta ngunit may malaking epekto sa kakayahan ng makina na mapanatili ang katumpakan ng pagpoposisyon sa panahon ng isang buong shift ng produksyon. Habang umiinit ang makina sa pamamagitan ng pag-ikot ng spindle, aktibidad ng axis drive, at pagputol ng init, ang istraktura ng makina ay lumalawak nang thermal sa kumplikado, hindi pare-parehong mga pattern na nagbabago sa posisyon ng tip ng tool na nauugnay sa workpiece ng ilang micrometer. Kasama sa mga high-performance na five-axis mill-turn machine ang komprehensibong thermal compensation system — gamit ang mga sensor ng temperatura na ibinahagi sa buong istraktura ng makina, na sinamahan ng mga compensation algorithm na binuo sa CNC control — na patuloy na nagwawasto sa mga posisyon ng axis upang mapanatili ang na-calibrate na katumpakan anuman ang thermal state. Para sa precision aerospace at mga medikal na bahagi na may mga tolerance na mas mahigpit sa ±10 µm, ang pag-verify sa pagiging epektibo ng thermal compensation system sa panahon ng factory acceptance test sa buong production duty cycle ay isang mahalagang hakbang bago tanggapin ang paghahatid ng makina.

Mga Istratehiya sa Programming ng CAM para sa Five-Axis Mill-Turn Machining

Ang pagprograma ng five-axis milling at turning machine ay higit na mas kumplikado kaysa sa pagprograma ng alinman sa 3-axis machining center o CNC lathe nang nakapag-iisa, at ang pagiging kumplikado ay mas lumalawak kapag ang sabay-sabay na 5-axis na contouring, sabay-sabay na multi-spindle na mga operasyon, at sub-spindle part transfer sequence ay nasa parehong programa. Ang epektibong programming ay nangangailangan ng parehong may kakayahang CAM software at mga programmer na may malalim na pag-unawa sa kinematics ng makina, mga diskarte sa toolpath na partikular sa 5-axis mill-turn work, at ang collision geometry ng machine sa bawat configuration ng axis.

CAM Software Selection at Post-Processor Quality

Kasama sa mga CAM system na may mature na 5-axis mill-turn na kakayahan ang Mastercam Mill-Turn, Siemens NX CAM, Hypermill Turn Mill, SolidCAM iMachining, at Delcam PowerMill (ngayon ay Autodesk). Ang kalidad ng post-processor — ang software module na nagsasalin ng CAM toolpaths sa machine-specific G-code — ay kasinghalaga ng mismong CAM system. Ang isang hindi maayos na na-configure na post-processor para sa isang 5-axis mill-turn machine ay maaaring makagawa ng code na gumagana nang tama sa CAM simulation ngunit nagiging sanhi ng CNC ng makina na isagawa ang B-axis tilt sa ibang direksyon ng pag-ikot kaysa sa inaasahan, o nabigo na pangasiwaan ang kinematic transformation nang tama sa mga B-axis na posisyon malapit sa mga singular na configuration ng makina (karaniwang sa B = 9°0 at B = 9°0). Ang pakikipagtulungan sa isang CAM post-processor supplier na may karanasan sa partikular na brand ng makina at kumbinasyon ng kontrol ng CNC — sa halip na gumamit ng generic na post at i-adapt ito — ay mahigpit na inirerekomenda para sa mga tindahan na bago sa 5-axis mill-turn programming.

Pag-iwas sa banggaan at Simulation ng Machine

Ang kumplikadong geometry ng isang five-axis mill-turn machine — kasama ang B-axis swiveling head nito, malaking tool magazine, tailstock, sub-spindle, lower turret, at work envelope na nagbabago sa bawat posisyon ng B-axis at C-axis — ay lumilikha ng panganib sa banggaan na sa pangkalahatan ay imposibleng suriin sa isip at lubhang mapanganib na suriin sa pamamagitan ng slow-feed prove-out sa makina. Ang buong machine simulation gamit ang tumpak na modelo ng virtual machine — alinman sa loob ng CAM system o sa isang dedikadong machine simulation environment tulad ng Vericut o NC Simul — ay hindi opsyonal sa five-axis mill-turn programs. Ito ay isang mandatoryong hakbang sa programming workflow. Tinutukoy ng simulation ang mga banggaan ng tool-holder sa workpiece, mga banggaan ng spindle head sa fixture, at interference sa pagitan ng sabay-sabay na aktibong tool station bago tumakbo ang programa sa totoong oras ng makina, na pinoprotektahan ang makina at ang workpiece mula sa potensyal na sakuna na mga kaganapan sa banggaan na nagkakahalaga ng mga araw ng downtime at makabuluhang gastos sa pag-aayos.

Mga Istratehiya sa Toolpath na Partikular sa Mill-Turn Work

Ang ilang mga diskarte sa toolpath ay partikular sa five-axis mill-turn machining at gumagawa ng makabuluhang mas mahusay na mga resulta kaysa sa paglalapat ng karaniwang 3-axis machining center na mga diskarte sa isang mill-turn machine. Gumagamit ang mga toolpath ng barrel cutter (hugis-lens) ng malalaking radius cutting edge sa isang tilted tool angle para makina ng malalawak na swath ng curved surface sa isang pass, na kapansin-pansing binabawasan ang bilang ng mga pass na kailangan sa machine turbine blade at impeller surface forms habang nakakamit ang mahusay na surface finish. Ginagamit ng flank milling ang gilid ng cutting tool sa halip na ang tip sa machine ruled surface — ang diskarteng ito ay gumagawa ng makinis, tumpak na mga surface sa aerodynamic profile sa isang fraction ng oras na kinakailangan ng point-contact (tip milling) na mga diskarte. Para sa mga nakabukas na surface na naka-machine na may B-axis na nakatagilid, ang epektibong rake at clearance na mga anggulo ng turning insert ay nagbabago sa B-axis na anggulo at dapat isaalang-alang sa lalim ng pagpili ng cut at feed rate upang mapanatili ang pagganap ng pagputol at maiwasan ang pagkuskos.

Workholding, Fixturing, at Setup para sa Five-Axis Mill-Turn Operations

Ang workholding sa isang five-axis mill-turn machine ay dapat sabay na matugunan ang mga kinakailangan sa pag-clamping para sa pagliko — kung saan ang mga puwersa ng centrifugal chuck jaw sa mataas na bilis ng spindle ay dapat mapanatili ang secure na grip — at ang mga kinakailangan sa pag-clamping para sa 5-axis milling, kung saan ang kabit ay hindi dapat humadlang sa B-axis na milling head habang ito ay tumagilid upang lumapit sa mga feature mula sa maraming direksyon. Ang dual requirement na ito ay nagbubunga ng higit na hinihingi na mga hamon sa disenyo ng fixture kaysa alinman sa isang lathe o machining center na naglalahad nang nakapag-iisa.

Ang mga low-profile na chuck jaws na nagpapaliit ng radial projection sa itaas ng chuck body ay mahalaga para sa mill-turn work dahil ang B-axis head ay tumatagos sa mga arc na naglalapit sa spindle housing sa workpiece at chuck. Ang mga standard na step jaws na ginagamit sa isang conventional lathe ay maaaring magdulot ng banggaan sa milling head sa panahon ng paggalaw ng B-axis kung ang kanilang taas ay hindi tinasa laban sa collision envelope ng makina sa bawat anggulo ng B-axis na ginamit sa programa. Soft jaw machining — pagputol ng mga custom na profile ng panga na tumugma sa partikular na workpiece datum at clamping surface — ay nagbibigay ng pinakatumpak na pagpaparehistro ng workpiece at nagbibigay-daan sa taas ng panga na mabawasan nang eksakto kung ano ang hinihingi ng clamping requirement, nang walang hindi kinakailangang materyal sa itaas ng clamping surface na maaaring lumikha ng panganib sa banggaan.

Steady Rest at Tailstock na Paggamit sa Five-Axis Mill-Turn Programs

Ang mga mahahabang shaft na ginawa sa mga five-axis mill-turn center ay nangangailangan ng tailstock o steady rest support para makontrol ang pagpapalihis ng workpiece sa panahon ng mabibigat na roughing cut — ang parehong kinakailangan tulad ng sa isang conventional lathe. Ang pagsasama ng steady rest at tailstock sa B-axis milling capability ay nangangailangan ng maingat na pagkakasunud-sunod ng programa: ang steady rest at tailstock ay dapat na bawiin bago tumagilid ang B-axis head upang ma-access ang mga feature sa kanilang paligid, pagkatapos ay i-reposition pagkatapos makumpleto ang mga operasyon ng paggiling. Ang pagprograma ng koordinasyon ng steady rest positioning na may mga galaw ng tool ay isang mahalagang bahagi ng pagiging kumplikado ng pag-setup para sa mga long shaft program sa five-axis mill-turn machine, at ang mga pagkakamali sa sequence na ito ay kabilang sa mga pinakakaraniwang sanhi ng banggaan ng fixture sa panahon ng first-part prove-out. Ang mga makina na may steady rest na kontrolado ng CNC na maaaring i-program bilang karagdagang axis sa part program — sa halip na nangangailangan ng manu-manong interbensyon — ay hinahawakan ang hamon na ito nang pinaka-elegante.

Pagsusuri sa Kaso ng Negosyo: Kapag ang Five-Axis Mill-Turn ang Tamang Puhunan

Ang mga five-axis na milling at turning machine ay kumakatawan sa isang malaking pamumuhunan sa kapital — karaniwang $500,000 hanggang $3,000,000 o higit pa depende sa laki ng makina, pagsasaayos, at sistema ng tooling — at ang desisyon na mamuhunan ay nangangailangan ng isang mahigpit na kaso ng negosyo na binuo sa mga dokumentadong kinakailangan sa produksyon sa halip na aspirasyon ng kakayahan lamang. Ang mga sumusunod na salik, kapag nasa kumbinasyon, ay bumubuo ng pinakamatibay na katwiran para sa five-axis mill-turn investment.

• Mataas na pagiging kumplikado ng bahagi na nangangailangan ng apat o higit pang mga setup: Ang mga bahagi na kasalukuyang nangangailangan ng apat, lima, o higit pang mga pag-setup ng makina ay ang mga pangunahing kandidato. Binabawasan ng bawat pag-aalis ng setup ang cycle time, gastos sa pag-setup, gastos sa inter-operation inspection, at pag-iipon ng error sa posisyon. Ang ROI improvement sa bawat setup na inalis ay pinakamataas para sa unang dalawa o tatlong setup na pinagsama-sama, at lumiliit habang ang bilang ng mga inalis na setup ay lumalaki.
• Mamahaling workpiece na materyal o mataas na halaga ng scrap: Kapag mataas ang halaga ng hilaw na materyal sa bawat workpiece — titanium, Inconel, cobalt-chrome — ang gastos sa pananalapi ng isang scrap event na dulot ng pagbabago ng datum o error sa paghawak sa pagitan ng mga makina ay nagpapaliit sa incremental na gastos sa makina. Direktang binabawasan ng single-setup machining ang bilang ng mga event sa pangangasiwa at mga operasyon sa muling pagpaparehistro ng datum na lumilikha ng panganib sa scrap.
• Mahigpit na posisyonal tolerance sa pagitan ng nakabukas at milled na mga tampok: Kapag ang tolerance sa pagguhit sa pagitan ng nakabukas na diameter at isang katabing milled feature ay mas mahigpit sa ±0.02mm, ang pagpapanatili ng tolerance na ito sa isang multi-setup na sequence ay nangangailangan ng pambihirang fixturing at kontrol sa proseso. Ang pagma-machine ng parehong mga tampok sa isang solong pag-setup mula sa isang karaniwang datum ay nag-aalis ng hamon na ito sa pamamagitan ng disenyo.
• Presyon ng lead time ng customer: Ang time compression mula sa mga multi-setup na sequence hanggang sa single-setup na produksyon ay direktang nagpapaikli sa na-quote at aktwal na mga lead time, na sa contract machining at aerospace supply chain ay kadalasang nagiging salik ng pagpapasya sa pagkapanalo o pagpapanatili ng negosyo ng customer — kasinghalaga ng presyo sa maraming mapagkumpitensyang sitwasyon.
• Mga hadlang sa kakayahang magamit ng bihasang operator: Ang pagsasama-sama ng apat na makina na halaga ng trabaho sa isang makina ay binabawasan ang bilang ng mga machine setter at operator na kinakailangan sa bawat yunit ng output. Sa mga kapaligiran sa pagmamanupaktura kung saan kakaunti at mahal ang mga bihasang operator ng CNC, direktang tinutugunan ng pagsasama-sama ng makina ang hadlang sa paggawa at binabawasan ang gastos sa overhead bawat bahagi.

Ang mga tindahan na bago sa five-axis mill-turn machining ay patuloy na minamaliit ang programming, setup, at oras ng pagsasanay ng operator na kinakailangan upang mapagtanto ang buong potensyal na produktibidad ng makina. Ang pagbabadyet para sa komprehensibong factory training mula sa machine builder, CAM software training na partikular sa mill-turn programming, at isang makatotohanang ramp-up na panahon ng anim hanggang labindalawang buwan bago maabot ng makina ang steady-state na productivity ay mahalaga para sa isang tumpak na ROI projection. Ang mga makina na naghahatid ng pinakamalakas na pangmatagalang kita ay yaong kung saan ang pamumuhunan sa pagsasanay at kakayahan sa programming ay itinuturing na hindi mapaghihiwalay mula sa pamumuhunan sa hardware — hindi bilang isang opsyonal na dagdag na ipagpaliban kapag na-install na ang makina.
